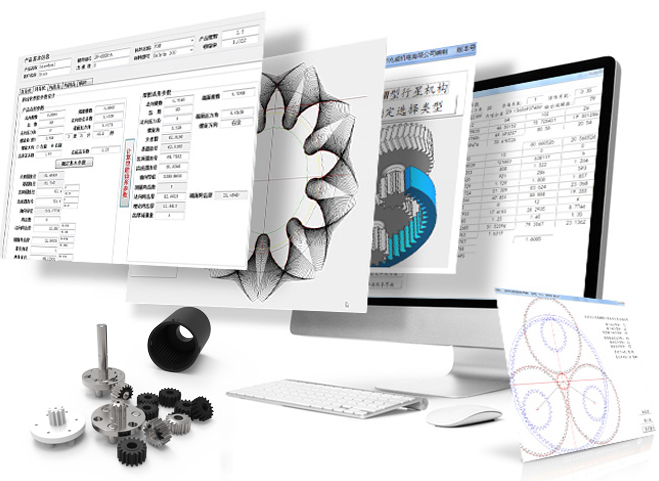

- 04.齒輪箱設計綜合平臺
兆威自主知識產權的齒輪箱綜合設計平臺,可實現漸開線行星齒輪系統、錐齒輪、面齒輪等機構的自動化參數設計、齒形繪制和3D建模等。
設計平臺的特性是具有方案設計、結構設計、齒形設計、模擬分析等優勢。
- 漸開線齒輪機構非漸開線類齒輪機構
- 齒形設計及3D建模參數優化及校核
- 圓柱類齒輪建模平臺ngw型行星系統ngwn型行星系統nw型行星系統行星系統配齒平臺平行軸齒輪副計算齒輪副受力校核傳動副效率計算
- 擺線類傳動機構設計直齒錐齒輪副設計平臺弧齒錐齒輪副設計平臺面齒輪傳動副設計平臺
- 圖2.齒輪類設計模塊框架
- 齒輪箱設計平臺優勢
在進行變位系數分配、嚙合角優化計算、滑移率和重合度校核等方面具有鮮明的特色。優化變位系數和行星齒輪齒頂干涉校驗對預防和改善齒輪箱的效率、噪音、壽命等技術難題。同時采用有限元分析對弧齒、錐齒輪的齒面強度進行分析校核提高產品的可靠性。
在線咨詢
圖1.直齒圓錐齒輪副齒廓修形及建模

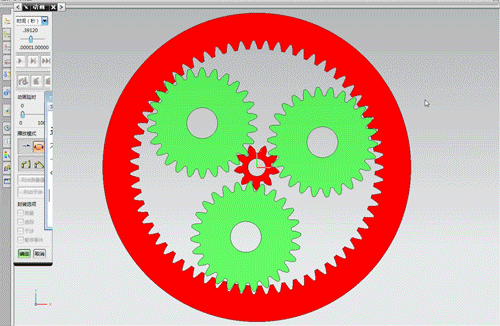

圖3.漸開線齒輪行星系統變位系數優化分配和行星齒輪齒頂干涉校驗
